Calculez le débit de votre installation iriso
Une formule de base
Q = V x S
Q = débit en m³/s–¹
V m/s–¹ = Q/S
S (m²)= π x R² rayon en m peut être définie par la section de votre tuyau ou pour un goutteur la section d'ouverture réglable qui sera < ou = à la section de votre tuyau.
On peut déterminer un angle d'ouverture situé entre 0 et 360° d'ouverture. 0°=0% SMin 360°=100% Smax.
Pour déterminer la section en fonction de votre angle d'ouverture:
S tuyau /360 x angle d'ouverture vous pouvez travailler en mm² sur cette formule
12 calibres entre 0 et 11: 0 = 0 ou 360° 11=330° pour memoire 30° par calibre
https://fr.m.wikipedia.org/wiki/Principe_de_Pascal
Volume de votre cuve
π x R² x h dans le cas de la surface cylindrique
Le bas peut avoir une surface conique tronquée on la négligera pour l'instant mais on tentera de la calculer plus tard
Si la cuve est rectangulaire L x l x h pour l'instant on néglige les potentiels congés d'esquisse.
P (pa)= Po +ρ x g x h
Si vous tenez à prendre les congés sur votre forme reliez les extrémités de vos arcs de cercle et déterminez la surface rectangulaireLxl.Ensuite additionnez 2πxR/4 x2 +LXl x2 (Répetez cette formule pour la surface de la longueur et la largeur avec les congés) et multipliez le tout par la hauteur pour obtenir le volume.
pression atmosphérique = 1013hPa ou 101300Pa
Po= pression pascale en surface de cuve
ρ= masse volumique g/L par exemple 1000g/L pour l'eau
g = 10 ou 9,81 (sur un sujet prendre la valeur donnée sur l'exercice) F(N)=mxg
h= hauteur en m de la cuve en m
Pour avoir le différentiel de pression à deux points de votre cuve calculez P2-P1 soit ρ x g(h2 -h1)
P2 pression à une profondeur x de votre cuve le fond par exemple
P1 pression à la surface
F(N)= P (pa) x S (m²) 1 bar = 10⁵Pa
Petits calculs sur les pertes de charge
https://fr.m.wikipedia.org/wiki/Perte_de_charge
Dsl pour le MDC

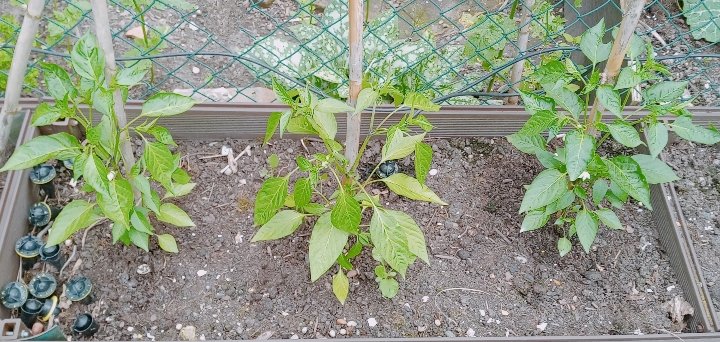

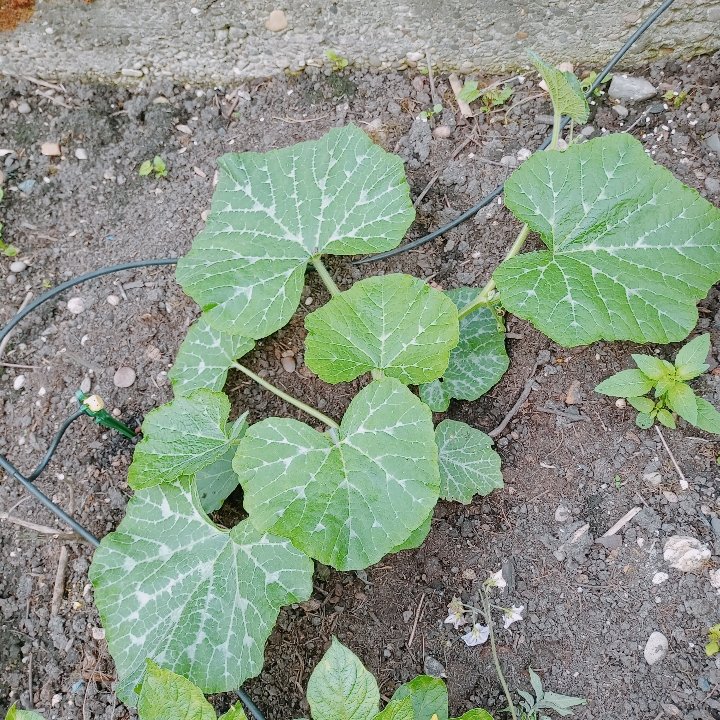

Bon les aubergines , les melons et les derniers caps et cucurbs en attente d'être plantés.
.
on connaît ses classiques de la BD...
