La pouponnière de Dwarfy - Exemple de poupo à capsispots

Ce document, rédigé par Papo4334, est une simple mise en forme “wiki” de ce qui a été présenté par Dwarfy dans le forum Tomodori.

Il permet de donner un exemple illustré de conception et de réalisation de pouponnière éclairée par des COB de forte puissance, en refroidissement actif, avec un mix de différents spectres.

Il s'agit d'une pouponnière d'assez grande hauteur.

• Utilisation à la fois comme germinateur et comme pouponnière classique pour les premières semaines de croissance des plants.

• La pouponnière est actuellement dans l'appartement, mais pourra, pour les saisons suivantes, être installée dans le sous-sol.
• Dwarfy dispose d'un système domotique dans sa maison. L'objectif est d'assurer un pilotage de la poupo (heure de démarrage et d’arrêt des différents capsispots et d'interconnecter ce pilotage avec le système domotique.

• Largeur : 114 cm,
• Profondeur : 56 cm,
• Hauteur : 80 cm cela permet de jouer sur la distance éclairage - plantes et de garder des plants jusqu'à un stade assez avancé.

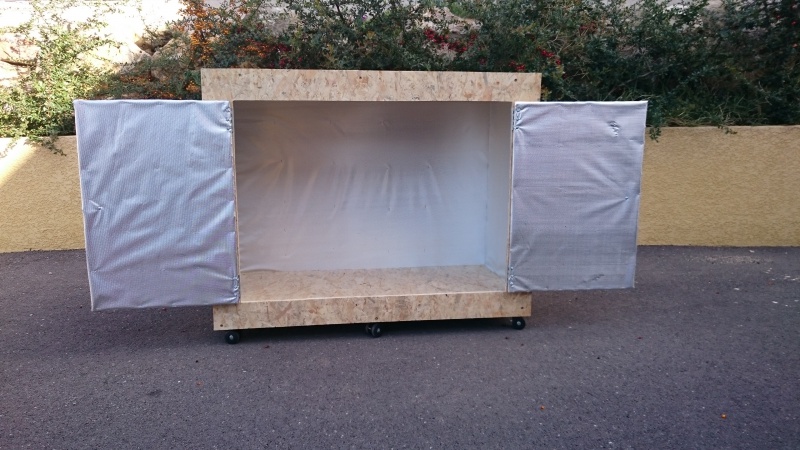

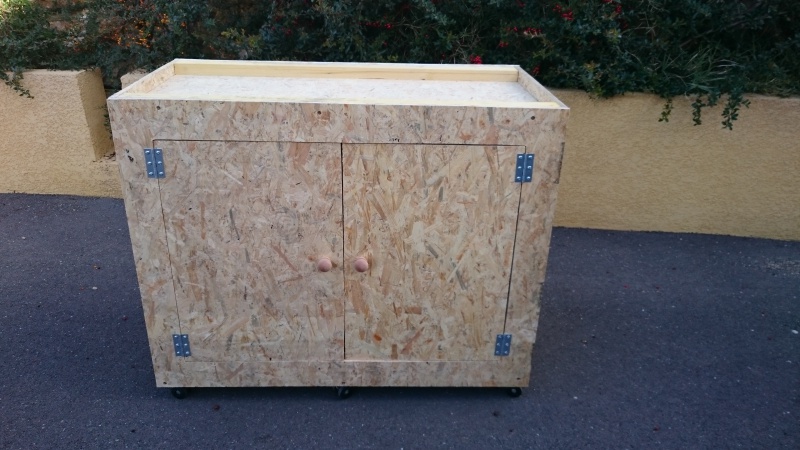

• La pouponnière est une réalisation classique en OSB.
• les parois verticales internes sont recouvertes de mylar
• le plafond sert de support pour les capsispots (hauteur fixe)
• le réglage de la distance LED / Plantes se fait en surélevant les plants pour les rapprocher des LEDs

L'éclairage est réalisé avec 3 COB de 2 spectres différents.

1. 2 COB 50W Cool White 10000-12000K – Blanc très froid
2. 1 COB 50W Full Spectrum 380-850nm

• Les 2 premiers sont utilisés pendant les 2 /3 premières semaines de croissance depuis la germination (en rapprochant les plants de l'éclairage).
• Le COB “Full Spectrum” est mis en service ensuite pour i) renforcer la puissance lumineuse et, ii) compléter le spectre pour accélérer la croissance en favorisant le début de croissance générative (floraison).

__

• Chaque COB est alimenté par son propre driver avec un courant constant de 900 mA, loin de son maximum nominal afin de i) maximiser son rendement, ii) préserver sa longévité et, iii) simplifier la maîtrise de la température de jonction (température de fonctionnement des LED).

Cela permet d'allumer et éteindre séparément chacun des COBs.

Les drivers retenus sont des drivers “noname” (à moins de 6 € pièce).

Avec une tension moyenne(constatée) de l'ordre de 31 V, cela fait une puissance effective de chaque COB proche de 28.7 W.

Ainsi selon la phase de croissance (2 COBs blanc allumés seulement puis les 3 en service), on peut s'attendre à (estimation pour PARW, PPF et DLI)

• phase 1 : 57 W ; 27 PAR W ; 225 PPF ; 10 DLI (sur 14h d'éclairage par 24 h) – bien adapté à la première croissance végétative, en rapprochant les plants et en n'utilisant pas les 12 cm des deux extrémités
• phase 2 : 86 W ; 40 PAR W ; 290 PPF ; 13 DLI (sur 14h d'éclairage par 24 h) – bien adapté à la suite de croissance

Avec le rendement attendu des drivers “noname”, la consommation quotidienne (sur 14 heurs d'éclairage) sera de l'ordre de

• phase 1 : 67 W, donc dans les 0.14 € par jour
• phase 2 : 100 W, donc dans les 0.21 € par jour

Seul le principe du pilotage de la pouponnière est présenté ici, pour plus de détail

• voir les messages dans son sujet à partir de http://tomodori.com/forum/post336876.html#p336876
• contacter Dwarfy sur le forum.

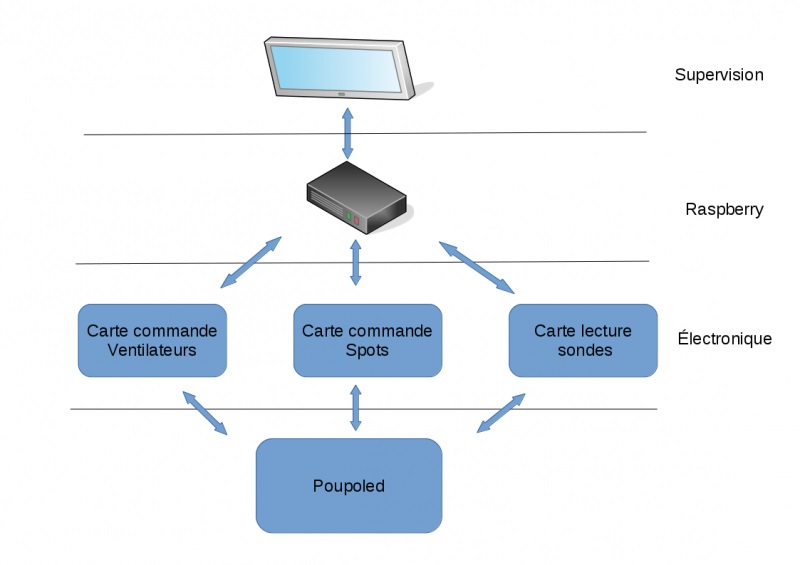

Architecture du pilotage :

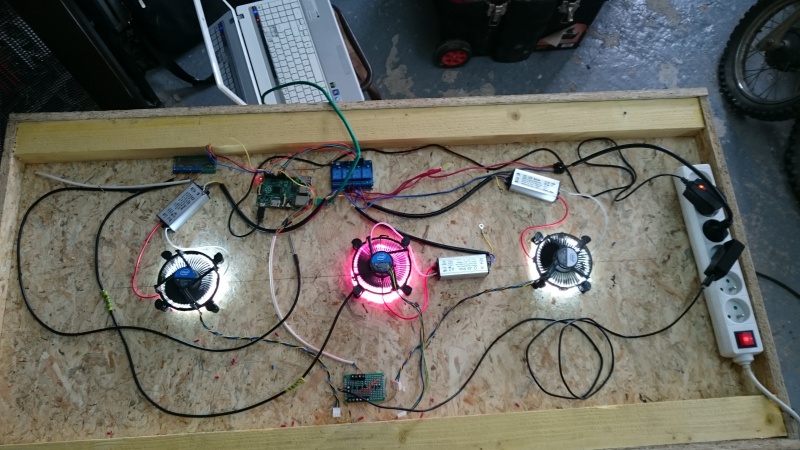

Vue de dessus du plafond de la pouponnière : on y voit notamment

• les 3 ventirads,
• leurs drivers,
• l'alimentation des ventilateurs,
• l'alimentation du Raspberry,
• les relais d'allumage extinction,
• la carte qui permet de connecter les sondes (capteurs) de température et d'humidité.
• le nano-ordinateur Raspberry Pi qui pilote le tout et communique avec le réseau et système domotique de la maison.

Pour simuler grossièrement la cycle quotidien de la lumière naturelle (montée et baisse de l'intensité matin et soir, spectre qui évolue dans la journée) le Raspberry est utilisé pour obtenir le résultat suivant :

Les horaires ont été choisis pour profiter des réductions tarifaires heures creuses / heures pleines.

1. 19h00 → allumage FS
2. 20h00 → allumage BF1
3. 21h00 → allumage BF2
4. 9h00 → extinction BF1
5. 10h00 → extinction BF2
6. 11h00 → extinction FS

Pour cette première année, en attente d'une isolation et d'un système de recyclage partiel de l'air chaud permettant d'installer la pouponnière dans un sous-sol frais, la pouponnière est installée dans l'appartement.

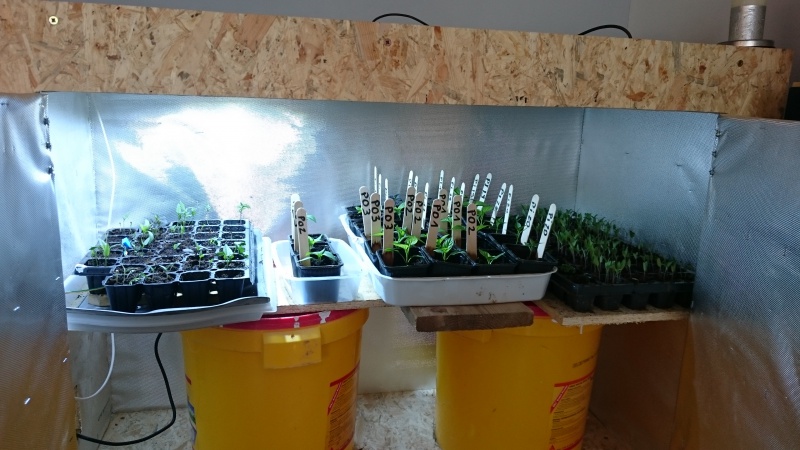

Pour la germination, un tapis chauffant est utilisé 24h / 24h (principalement en raison des aubergines et piments).

Au niveau du terreau la température varie entre 27°C (éclairage éteint) et 30°C (éclairage allumé).

Une fois les germinations terminées et le tapis chauffant retiré, la température varie

• au niveau des plantes entre 20°C (sans éclairage) et 22°C (avec)
• en haut de la pouponnière, entre 20° et 24 °C

• environ 100 € – bois, visserie, mylar

1. 2 COB 50W BF : 10,84 €
2. 1 COB 50W FS : 8,46 €
3. 3 drivers : 20 €

• ventirads récupérés gratuitement chez mon fournisseur de matériel informatique
• TOTAL : environ 40 €

1. 1 raspberry pi (B+) environ 40 €
2. 1 carte 4 relais : 3,53 €
3. 2 sondes ds18b20 : 2,04 €
4. 1 sonde dht11 : 1,03 €

• divers : pcb, composants (résistances, diodes, transistors, …) : environ 5 €
• TOTAL : environ 50 €

Après 3 mois d'utilisation, un des drivers utilisé (modèle chinois à prix dérisoire ~ 6€) a connu un dysfonctionnement brutal qui a causé la destruction du COB qu'il alimentait.

Alors que pour alimenter le COB 50W sous 900 mA, il délivrait une tension de environ 30V, cet exemplaire de driver a brutalement délivré une tension de 46 V qui a eut pour effet immédiat de brûler (détruire) le COB.

• Nota 1: 4 autres exemplaires de ce driver dont les 2 autres de cette pouponnière continue à avoir un fonctionnement nominal ; C'est malheureusement une illustration des risques encourus avec ces équipements très bas de gamme.
• Nota 2 : pour une réalisation fiable, il semble prudent de choisir des “drivers” plus fiables bien qu'ils soient souvent 3 à 4 fois plus onéreux.

les images parlent d'elles mêmes.

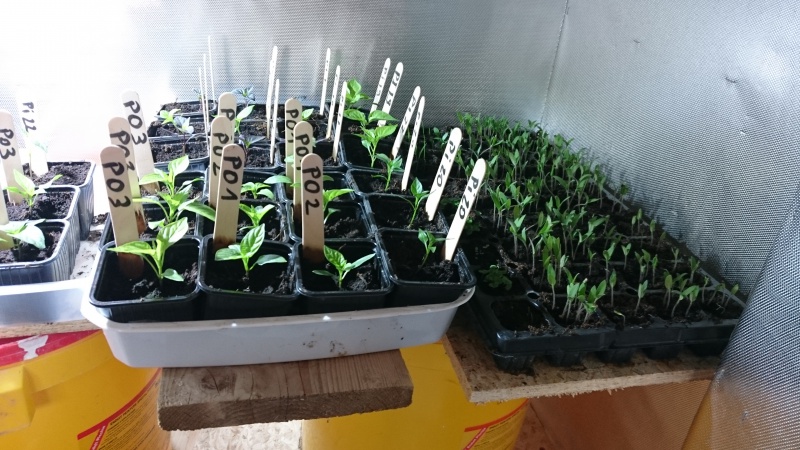

le 9 mars 2017

• tomates à S+9
• capsicums à S+30

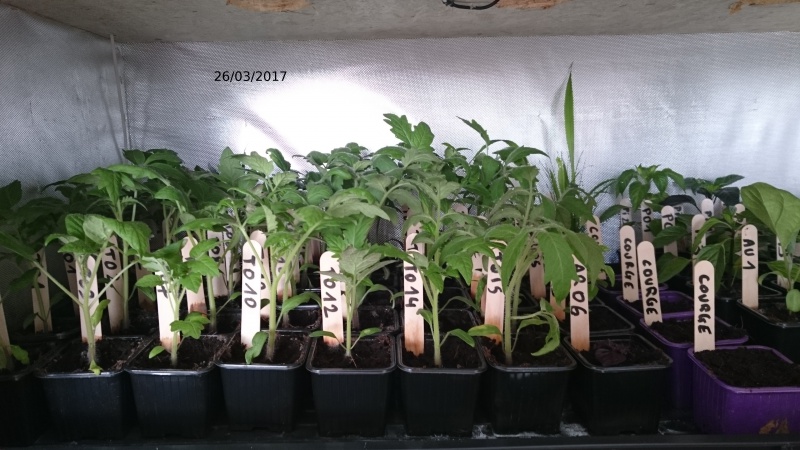

le 26 mars 2017

on notera la croissance des tomates en 2,5 semaines.

• tomates à S+26
• capsicums à S+47

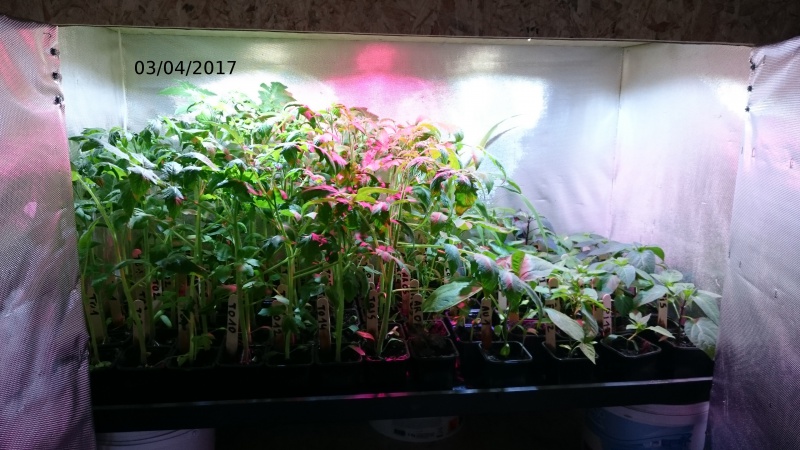

le 3 avril 2017

• tomates = S+34

Juste avant la sortie des tomates en extérieur pour les endurcir pendant 6 jours avant plantation le 9 avril.

Nota: il était temps de les sortir pour leur permettre de s'étendre en largeur ce que la proximité des plants ne permet plus.

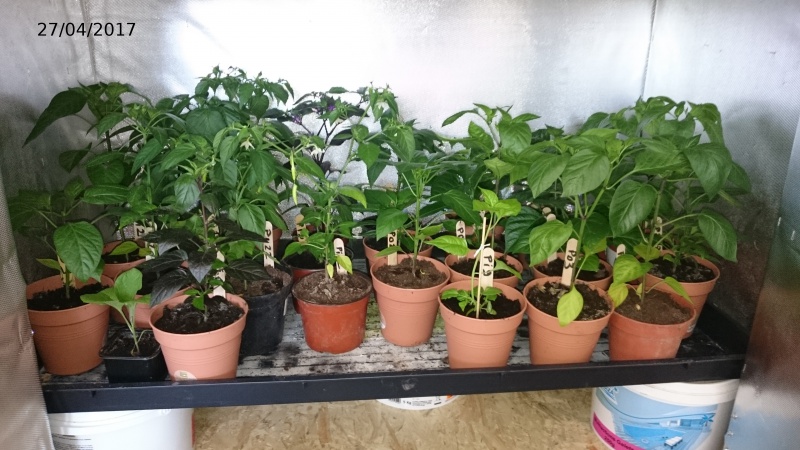

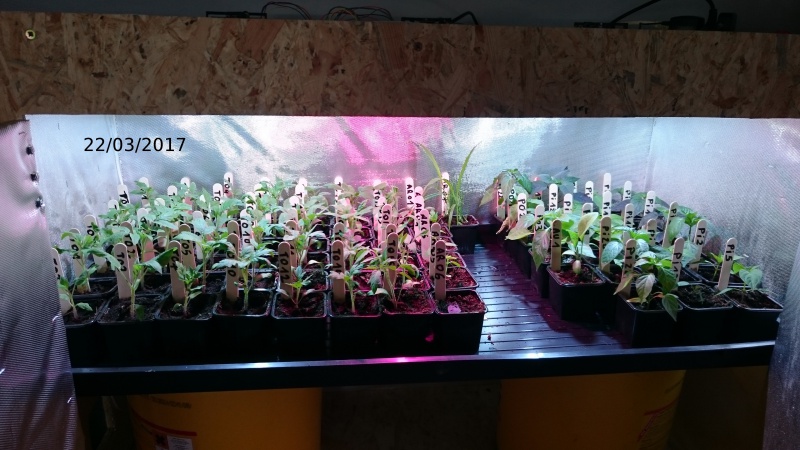

piments le 27 avril 2017

• piments à S+79

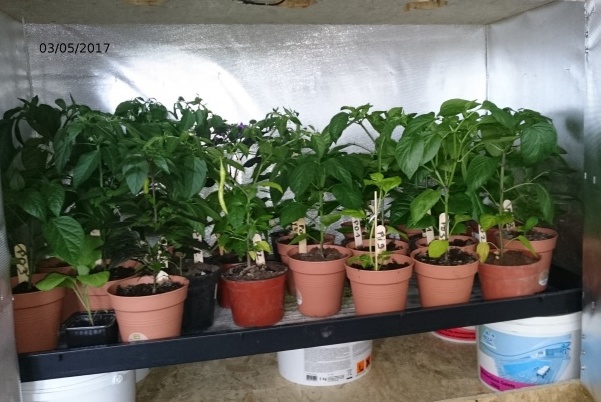

piments le 3 mai 2017

• piments à S+85
• On peut voir des fleurs sur différents plants, et 2 fruits
• fermeture de la poupo pour la saison 2017 …
